種類：	液壓馬達	型號：	JM/4500/5000
規格：	JM/4500/5000	商標：	中瑞
包裝：	MX	產量：	1000

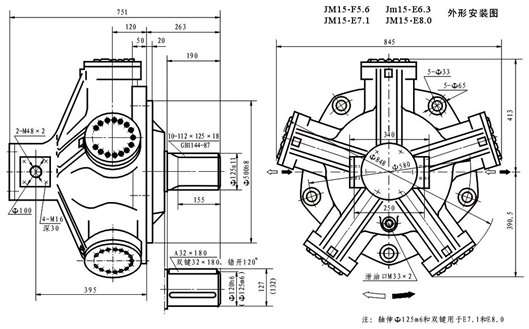

JM1*系列馬達的結構如下圖所示：馬達有做功和配流二大部分組成。做功部分由殼體、曲軸、柱塞、連桿等零件組成，配流部分有配流殼體、配流軸等組成。殼體呈星形徑向放射均勻分布五個柱塞缸；柱塞內設有球窩，連管通過置于球窩中的球頭靠壓環和擋圈與柱塞相連，柱塞上裝有柱塞環起密封作用；連桿另一端的圓弧面緊貼曲軸的偏向輪，可在偏向輪上滑動。連桿內裝有阻尼堵起節流作用；連桿與曲軸之間采用靜壓支撐結構；曲軸的另一端是連接外負載的輸出軸，另一端則通過十字接軸連接配流軸，帶動配流軸同步旋轉，曲軸支撐在圓錐滾軸承上；配流軸靠靜壓平衡支撐配流殼體內旋轉。
